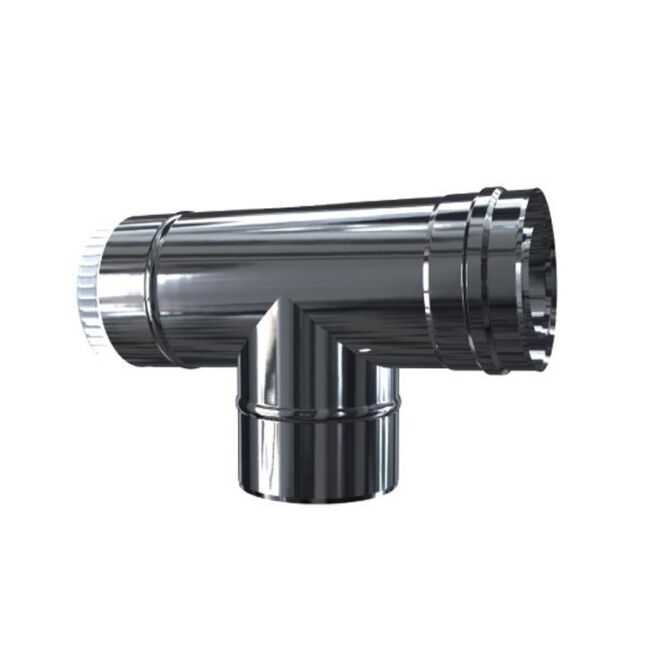

Luft Abgas System konzentrisch T-Stück 87° mit Revisionsöffnung DN 80/125 Reduzierter Abzweig DN 60/100

T- Stück 87° mit Revisionsöffnung und reduziertem Abzweig für Konzentrisches Luft- Abgassystem


T-Stück, inklusive Revisionsklappe mit einem Neigungswinkel von 87°.

Zum Anschluss an raumluftunabhängige Wärmeerzeuger mit geschlossener Brennkammer.
Das Innenrohr dient als Abgasrohr und zur Kondensatableitung. Der Ringsspalt zwischen Außenrohr und Abgasrohr dient als dichte Zuluftleitung.

Hinweis:
Sowohl das Innenrohr als auch das Außenrohr verfügen über Ausformungen zur Aufnahme von Dichtungen. Nur mit diesen Dichtungen ist die Anlage für den Überdruckbetrieb geeignet.

Bei den Durchmessern 60, 80 und 100 mm sind die Dichtungen im Lieferumfang enthalten. Ansonsten sind diese individuell dazu zu bestellen.


erhältlich im Ø 80 mm / 125 mm, mit einer Reduzierung auf Ø 60 mm / 100 mm.



Technische Details:


Material Innenrohr (Abgasrohr) 0,5mm 1.4521 ferritischer Chromstahl
Material Außenrohr (Zuluftrohr) 0,5mm 1.4509, 1.4301
Betriebstemperatur: max. 200°C
Betriebsweise: feuchte unempfindlich und trocken
Betriebsart: P1 Überdruck mit Dichtungen geeignet für Gas und Heizöl Betriebsstätten
auch geeignet für Dunstabzugssysteme mit externer Zuluft.

Reinigungselement mit Revisionsöffnung und reduziertem Abzweig
